Información básica.

Modelo NO.	N8361
Mostrar	Pantalla LCD
Canal/Salida	2 canales
Interfaz de comunicación	LAN/RS232/Puede
Voltaje	20 V
Precisión del voltaje	0,1 mV
Actual	±10 A
Precisión actual	1μa
Método de control	Panel frontal, software de aplicación, programación
Prueba de equilibrio	Prueba de equilibrio pasivo
Solicitud	Prueba BMS, prueba de placa de protección de batería
Paquete de transporte	Dibujos animados
Especificación	2U
Marca	SOY
Origen	Porcelana
Código HS	9030849000
Capacidad de producción	50000/año

Descripción del Producto

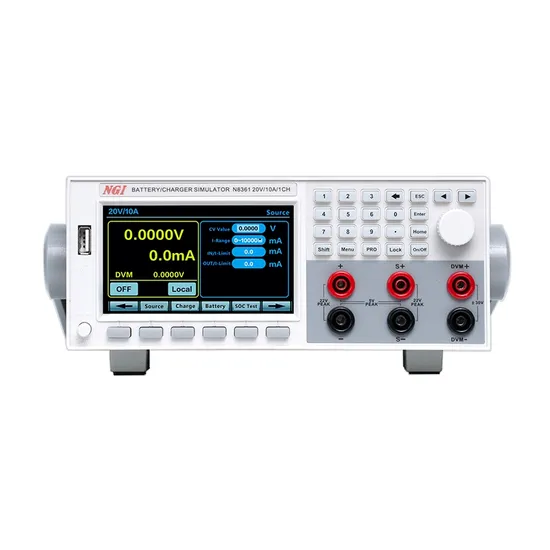

Simulador de batería bidireccional de alta precisión N8361 (0~20 V)

El N8361 es un simulador de baterías de alto rendimiento con una potencia de hasta 180 W, que cubre las especificaciones de baterías de litio para el mercado general de electrónica de consumo. El N8361 admite diversas funciones de prueba, como modo de potencia, modo de carga, simulación de batería, simulación de resistencia interna, simulación de estado de carga (SOC) y simulación de fallas, y permite simular diversas características de la batería. La corriente fluye bidireccionalmente y el estado de carga de la fuente cambia rápidamente. Los productos N8361 se utilizan ampliamente en el campo de las pruebas de electrónica de consumo.

Características principales

* Rango de voltaje: 0 ~ 20 V

* Rango de corriente: -10 A ~ +10 A

* Potencia de un solo canal hasta 200 W

* Tiempo de subida y bajada de tensión ≤50μs

* Precisión de corriente de hasta 1 μA

* DVM de alta precisión

* Admite salida frontal y trasera, más fácil para el escritorio y la integración.

* Con E/S digital, compatible con prueba de disparo

* Interfaz LAN/RS232/CAN

Campos de aplicación

* Prueba de la placa de protección de la batería

* I+D y producción de productos electrónicos de consumo portátiles, como móviles, auriculares bluetooth, relojes inteligentes, etc.

* Prueba de producción de herramientas eléctricas, como destornilladores eléctricos.

* Prueba de productos alimentados por batería, fuentes de alimentación pequeñas como CC-CC, carga inalámbrica y otros.

* Pruebas de equipos de mantenimiento de baterías

Funciones y ventajas

La corriente fluye bidireccionalmente para convertirla tanto en fuente de alimentación como en carga.

La corriente fluye en ambas direcciones. El N8361 puede absorber y emitir corriente, con una corriente de hasta 10 A. El puerto de salida cuenta con un interruptor, y al estar apagado, se desconecta la conexión física con el bucle externo.

Impedancia de salida variable que permite la simulación de la resistencia interna de la batería
El N8361 cuenta con la función de simulación de la resistencia interna de la batería y admite la programación de valores de resistencia. El rango programable es de 0 a 20 Ω, lo que permite emular el gráfico de variación de acuerdo con las características reales de la resistencia interna de la batería.

Diseño de cableado delantero y trasero
El N8361 está equipado con un conector banana en el panel frontal y un terminal de salida en el panel trasero, lo que facilita la aplicación e integración de escritorio y mejora la eficiencia de la prueba.


Función de prueba DVM
La serie N8361 ofrece funciones básicas de medición de circuitos. Incorpora un voltímetro digital de un canal para medir la tensión externa. El rango de tensión es de -30 V a 30 V, con una resolución de 0,1 mV. La pantalla LCD muestra datos dinámicos, lo que facilita la observación de los cambios de tensión.

Dimensión del producto
